Digitale Bestandsaufnahme

Aufgemessen wird per 3D-Laseraufmaß, was da ist: Gebäude, Außenanlagen und HLSE-Installationen. Das Aufmaß hat eine Genauigkeit von ± 10 mm und funktioniert auch dort, wo weitergewohnt und weitergearbeitet wird, in bewohnten Wohngebäuden ebenso wie in Schulen und Hallentragwerken im laufenden Betrieb.

Gemessen wird mit dem Flexijet 3D, und zwar in einem Schritt mit dem Zeichnen: Das Gerät überträgt jeden Messpunkt direkt ins CAD. Eine Punktwolke, die hinterher jemand nachmodellieren müsste, entsteht dabei gar nicht erst.

Grundlage ist das, was für Umbau, Sanierung und Denkmalschutz gebraucht wird. Bei denkmalgeschützten Objekten heißt das: erfasst wird der Bestand, wie er steht, nicht die idealisierte Fassung davon. Krumme Wände bleiben krumm.

Bauteilorientiertes Archicad-Modell eines Fachwerkhauses, aufgeschnitten mit sichtbarem Dachstuhl

Bauteilorientiertes 3D-Modell

Aus dem Aufmaß entsteht ein BIM-fähiges Modell in Archicad, aufgebaut nach der GRAPHISOFT-Modellierungsrichtlinie. Bauteilorientiert heißt: Wand, Decke und Öffnung sind im Modell auch Wand, Decke und Öffnung, nicht eine Ansammlung von Flächen, die danach aussehen.

Der Unterschied zeigt sich beim Weiterarbeiten. Eine Punktwolke ist präzise, aber jedes Bauteil muss daraus erst nachmodelliert werden, und genau dabei entstehen die Fehler, die später auf der Baustelle auffallen. Sie öffnen stattdessen die Datei und planen weiter.

Referenzen im Detail

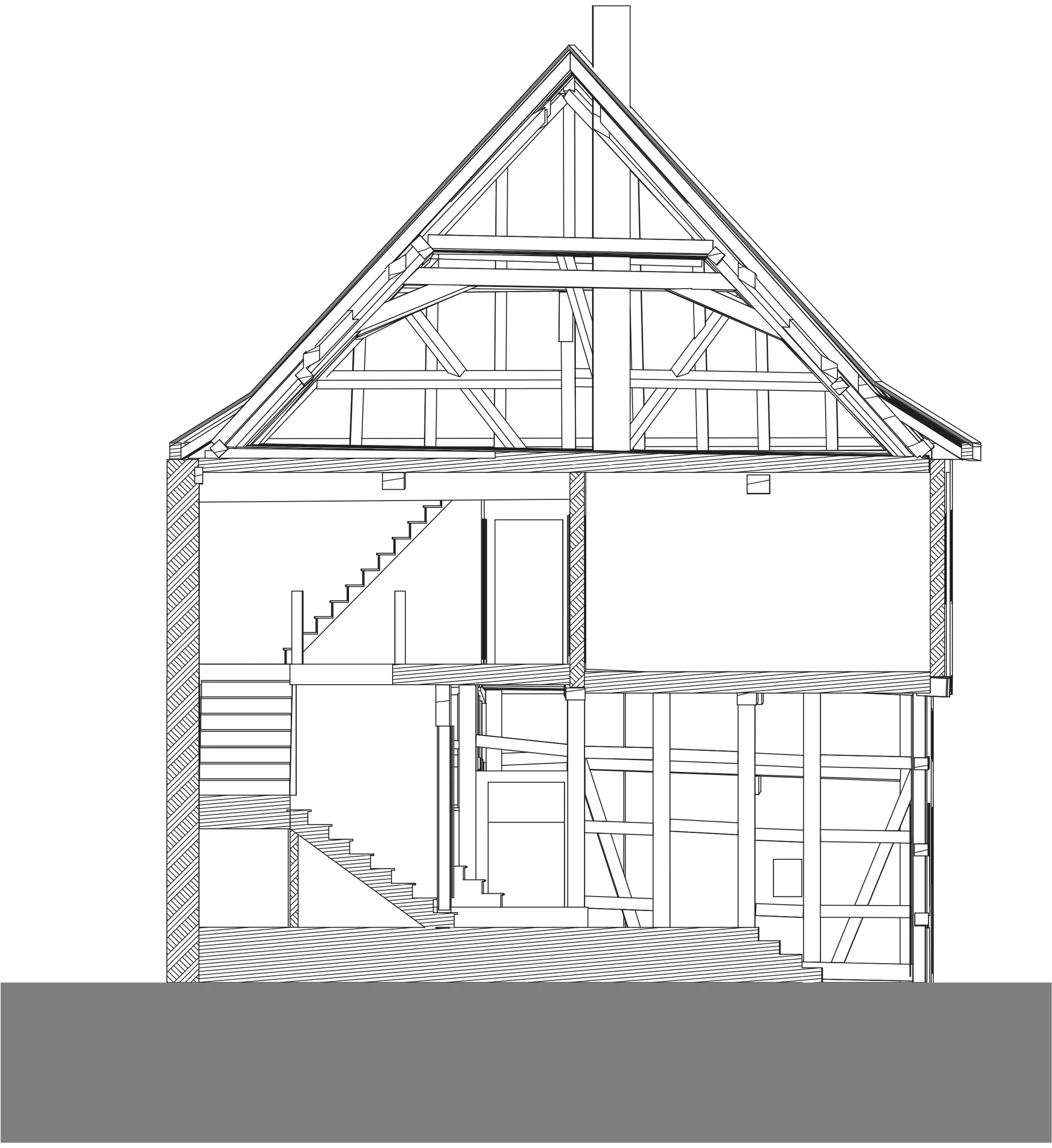

Gebäudeschnitt des Fachwerkhauses mit Dachstuhl, Geschossdecken und innenliegender Treppe

Was im Modell steckt

Weil jedes Bauteil auch als Bauteil angelegt ist, lassen sich Schnitte, Ansichten und Grundrisse direkt aus dem Modell ableiten, in der Genauigkeit des Aufmaßes. Sie zeichnen nichts nach und messen nichts ein zweites Mal.

Das gilt für das Wohnhaus so wie für eine Halle: Stützen, Binder und Pfetten stehen als Bauteile im Modell, nicht als Linien, die von weitem so aussehen. Was Sie daraus ziehen, entscheiden Sie, das Modell gibt es her.

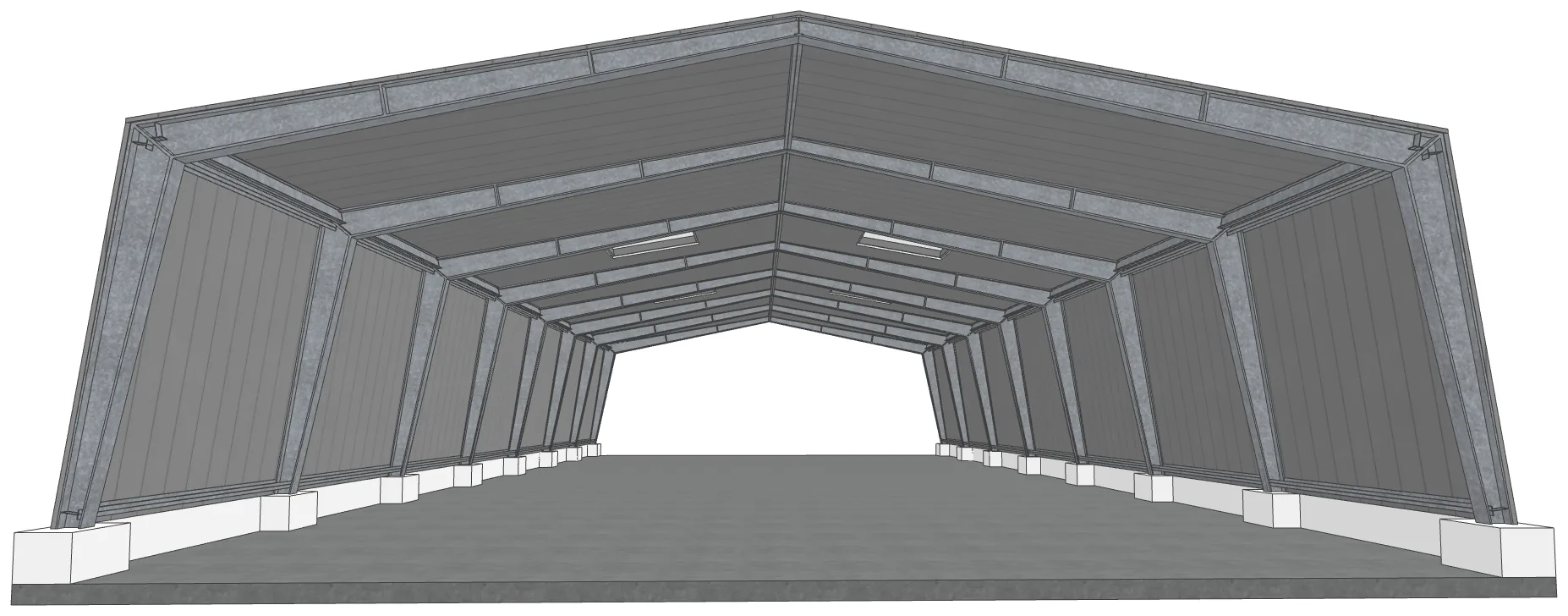

Modellansicht eines Hallentragwerks, Blick in den Innenraum auf Binder, Stützen und Dachfläche — Hallentragwerk als Modellansicht. Binder, Stützen und Fundamente sind einzeln erfasst, nicht als eine zusammenhängende Fläche.

Was Sie bekommen

Der Detaillierungsgrad wird zu Projektbeginn festgelegt, nicht hinterher diskutiert. Er bestimmt zusammen mit der Zugänglichkeit des Objekts auch den Preis.

Die Skala läuft von Detaillierungsgrad 1 bis 5, das entspricht LOD 100 bis LOD 500. Welche Stufe sinnvoll ist, hängt davon ab, was mit dem Modell geplant werden soll. Das klären wir vorab, dann steht der Umfang fest.
