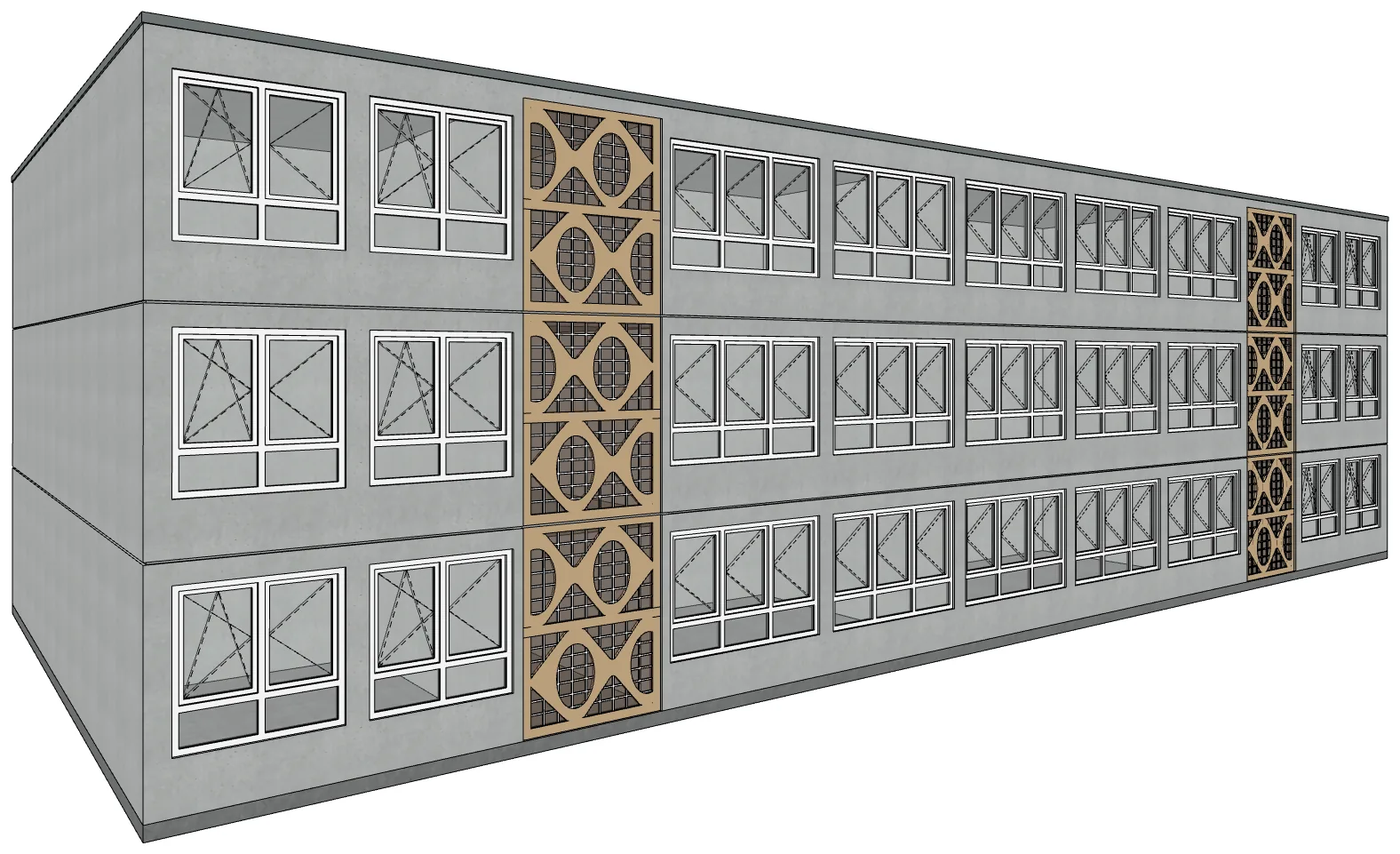

3D-Bestandsmodell des Schulgebäudes in Plattenbauweise, gerasterte Fassade über drei Geschosse

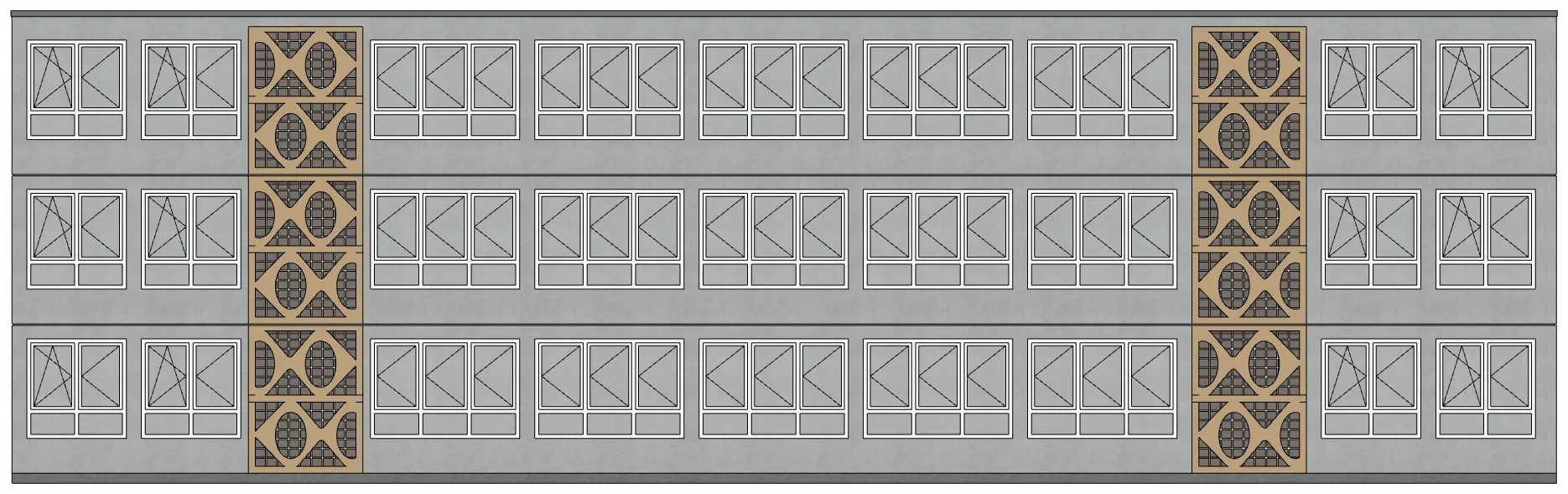

Fassadenansicht des Typenbaus aus dem Modell, drei Geschosse mit gerastertem Fensterband und zwei gemusterten Treppenhausachsen

Fassadensanierung eines DDR-Typenbaus

Für die Fassadensanierung eines DDR-Typenbaus wurde ein digitales Bestandsaufmaß als Grundlage für die Ausführungsplanung erstellt. Der Schwerpunkt lag auf der präzisen Erfassung der Außenfassaden. Auf Basis des Gebäudeaufmaßes entstand ein BIM-fähiges 3D-Bestandsmodell in Archicad gemäß den GRAPHISOFT-Modellierungsrichtlinien im Detaillierungsgrad 3 (LOD 300). Das vollständige Fassadenaufmaß wurde innerhalb von drei Tagen abgeschlossen und bildete eine zuverlässige Grundlage für die weitere Planung.

Details

Leistung:: Digitales Fassadenaufmaß · BIM-Modellierung in Archicad · Detaillierungsgrad 3 (LOD 300)
Projekt:: Fassadensanierung eines DDR-Typenbaus
Aufmaß vor Ort:: 3 Tage
Modell:: innerhalb von 14 Tagen nach dem Aufmaß
Auftraggeber:: Architektur- und Ingenieurbüro

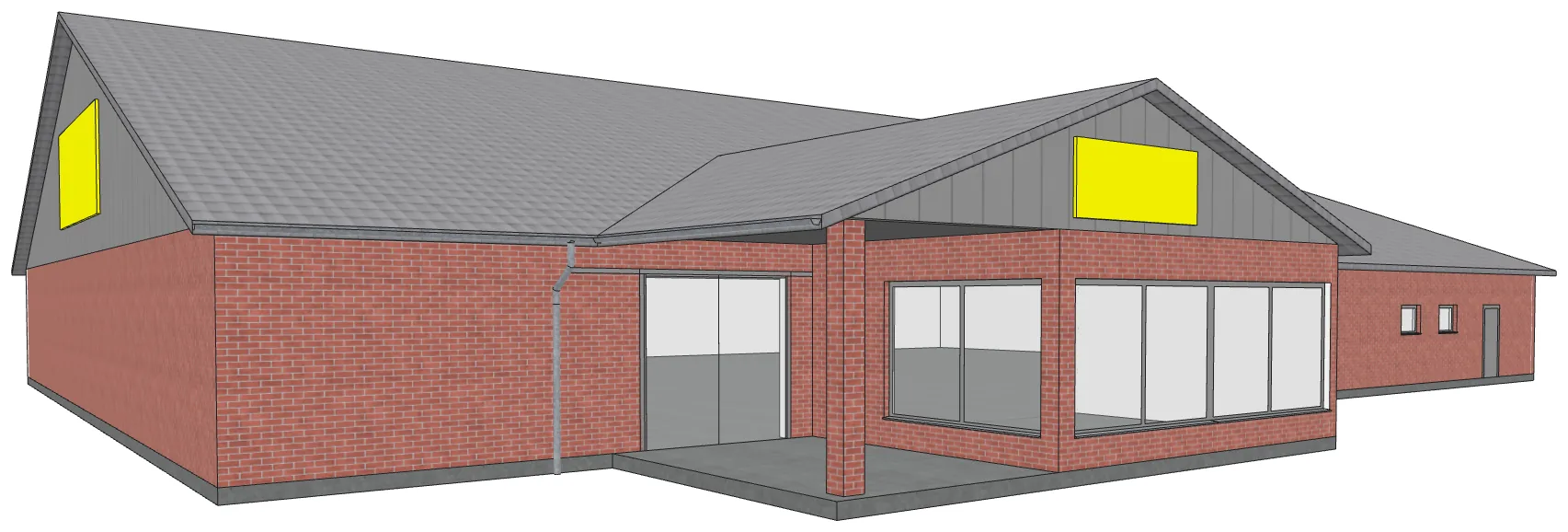

3D-Bestandsmodell der Supermarkt-Halle mit Klinkerfassade, flach geneigtem Satteldach und Schaufensterfront

Umnutzung einer Supermarkt-Halle zum Fitness-Center

Für die Umnutzung einer ehemaligen Supermarkt-Halle in ein Fitness-Center wurde ein digitales Bestandsaufmaß als Grundlage für die Ausführungsplanung erstellt. Im Fokus standen die präzise Erfassung der Außenkubatur sowie der bestehenden Grundrissstruktur. Auf Basis des Gebäudeaufmaßes entstand ein BIM-fähiges 3D-Bestandsmodell in Archicad gemäß den GRAPHISOFT-Modellierungsrichtlinien im Detaillierungsgrad 2 (LOD 200). Das vollständige Gebäudeaufmaß wurde innerhalb von vier Tagen abgeschlossen und stellte eine verlässliche Planungsgrundlage für die weitere Projektentwicklung bereit.

Details

Leistung:: Digitales Gebäudeaufmaß · BIM-Modellierung in Archicad · Detaillierungsgrad 2 (LOD 200)
Projekt:: Umnutzung einer ehemaligen Supermarkt-Halle zu einem Fitness-Center
Aufmaß vor Ort:: 4 Tage
Modell:: innerhalb von 14 Tagen nach dem Aufmaß
Auftraggeber:: Projektentwicklungsgesellschaft

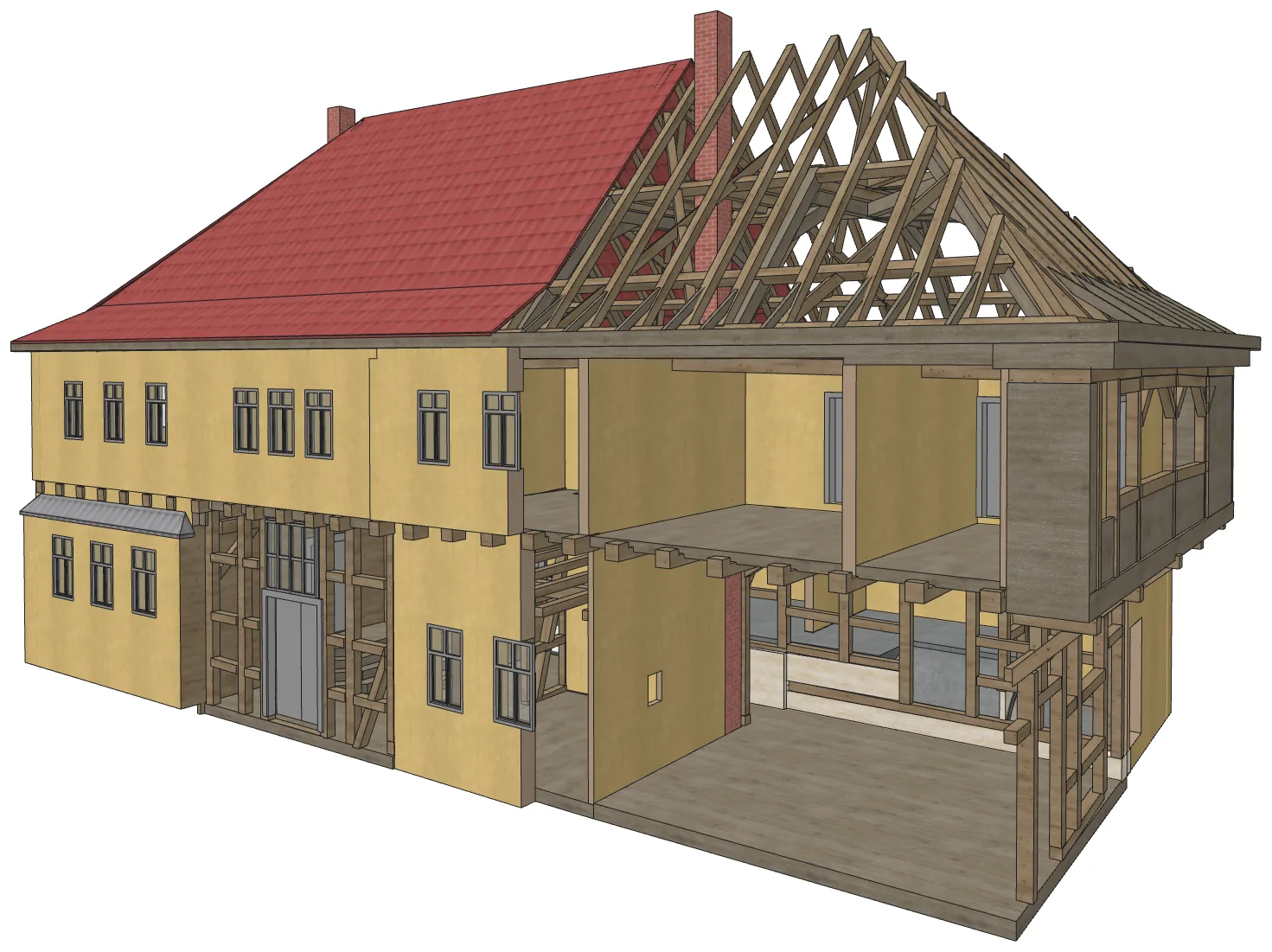

3D-Bestandsmodell des Fachwerkhauses, aufgeschnitten dargestellt mit sichtbarer Dachkonstruktion und Deckenbalkenlage

Sanierung eines denkmalgeschützten Fachwerkhauses

Für die Sanierung und Umnutzung eines denkmalgeschützten Fachwerkhauses wurde ein digitales Bestandsaufmaß als Grundlage für die Ausführungsplanung erstellt. Besonderes Augenmerk lag auf der präzisen Erfassung des Fachwerks und der Dachkonstruktion. Auf Basis des Bestandsaufmaßes entstand ein BIM-fähiges 3D-Bestandsmodell in Archicad gemäß den GRAPHISOFT-Modellierungsrichtlinien im Detaillierungsgrad 3 (LOD 300). Das vollständige Gebäudeaufmaß wurde innerhalb von fünf Tagen fertiggestellt und bildete eine zuverlässige Planungsgrundlage für die weitere Bearbeitung.

Details

Leistung:: Digitales Gebäudeaufmaß · BIM-Modellierung in Archicad · Detaillierungsgrad 3 (LOD 300)
Projekt:: Sanierung und Umnutzung eines denkmalgeschützten Fachwerkhauses
Aufmaß vor Ort:: 5 Tage
Modell:: innerhalb von 14 Tagen nach dem Aufmaß
Auftraggeber:: Privater Bauherr

Ausgangslage

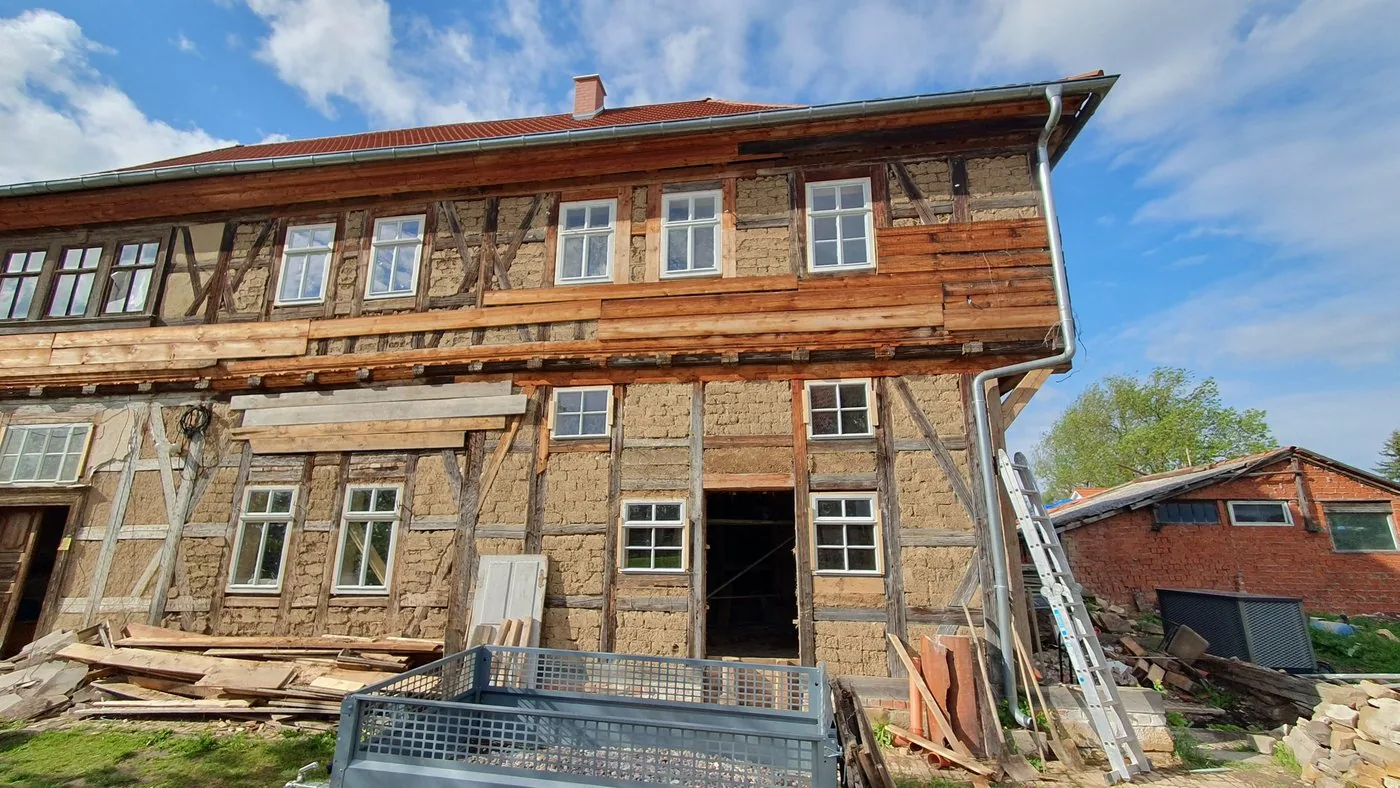

Straßenfassade des Fachwerkhauses vor der Sanierung, freigelegtes Fachwerk und Gefachfüllungen aus Bruchstein — Straßenseite im Bestand, aufgenommen zum Aufmaßtermin.

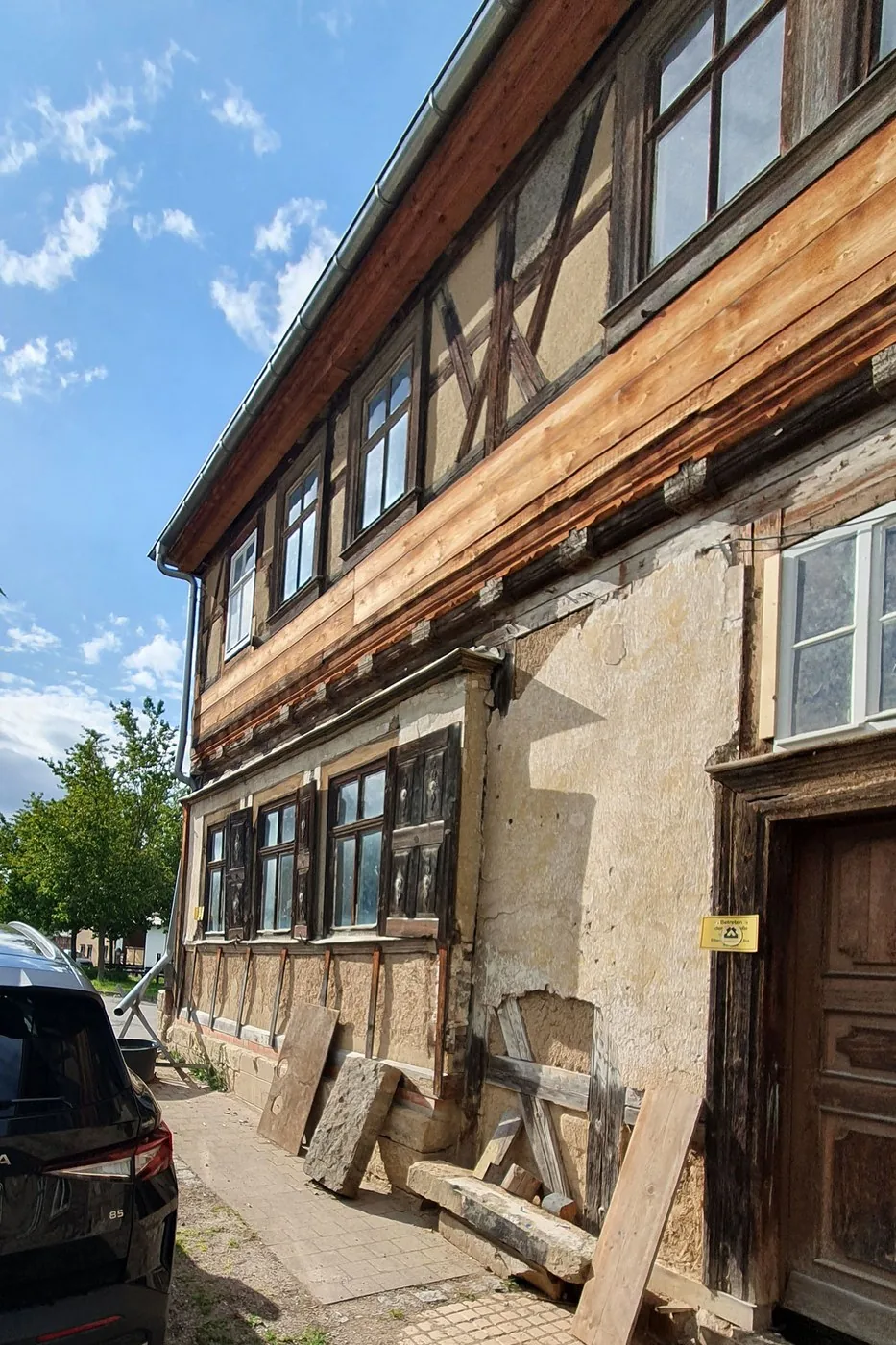

Längsseite des Fachwerkhauses mit originalen Fenstern, freigelegtem Ständerwerk und ausgebesserten Gefachen

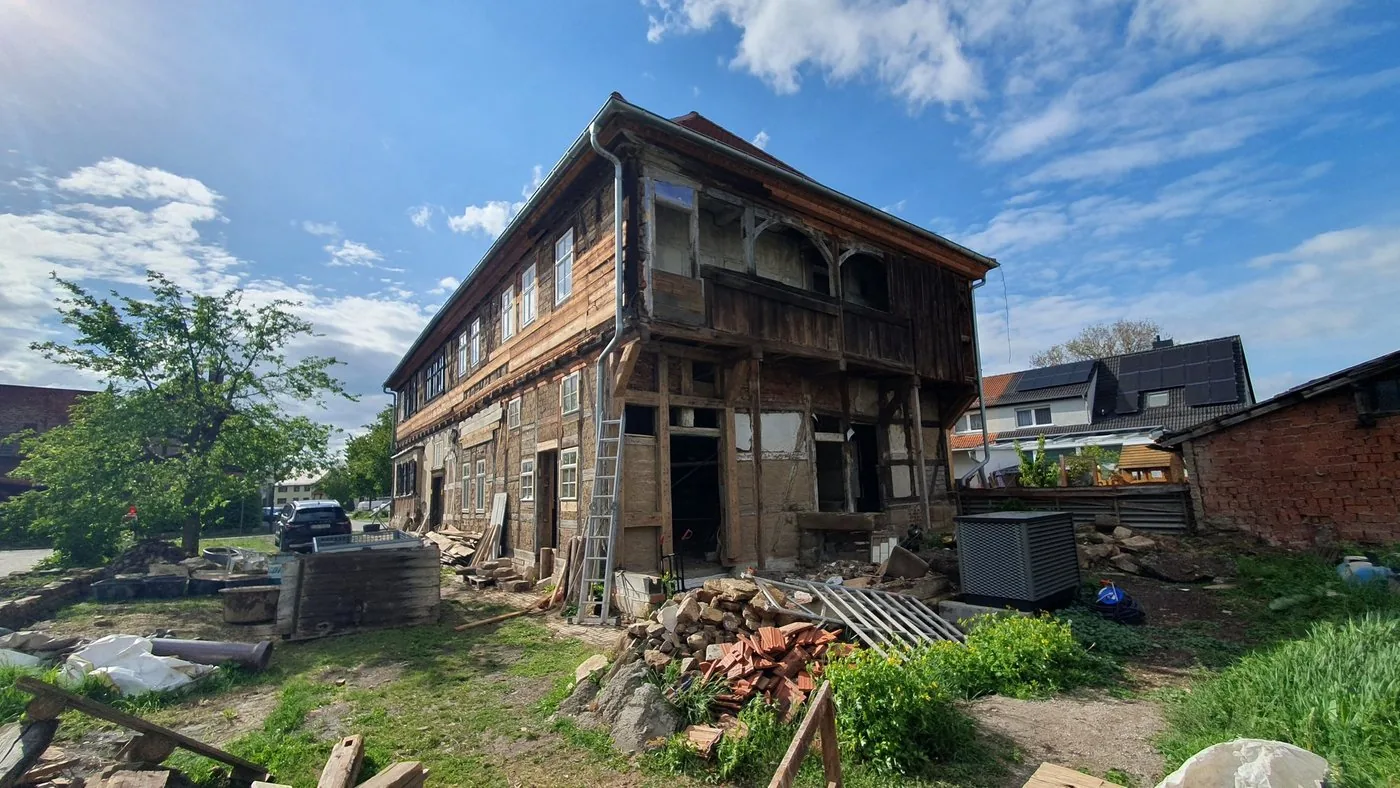

Hofseite des Fachwerkhauses mit hölzerner Laubengang-Galerie im Obergeschoss — Hofseite mit der Laubengang-Galerie, im Modell als Holzkonstruktion aufgebaut.

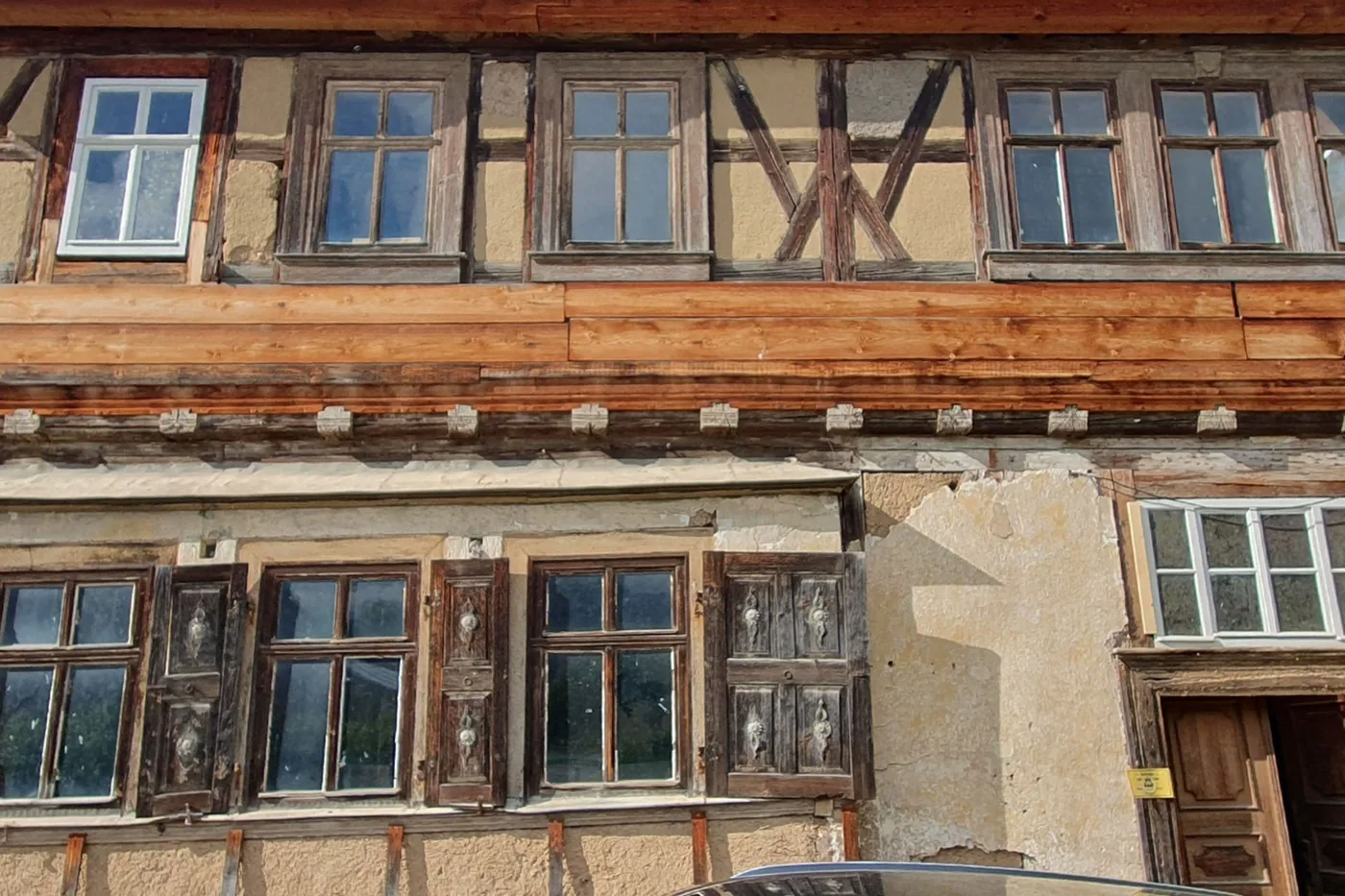

Fassadenausschnitt über zwei Geschosse, oben verputzte Gefache mit Andreaskreuz, unten originale Holzfenster und Fensterläden — Zwei Geschosse im Schnitt, oben das freigelegte Fachwerk.

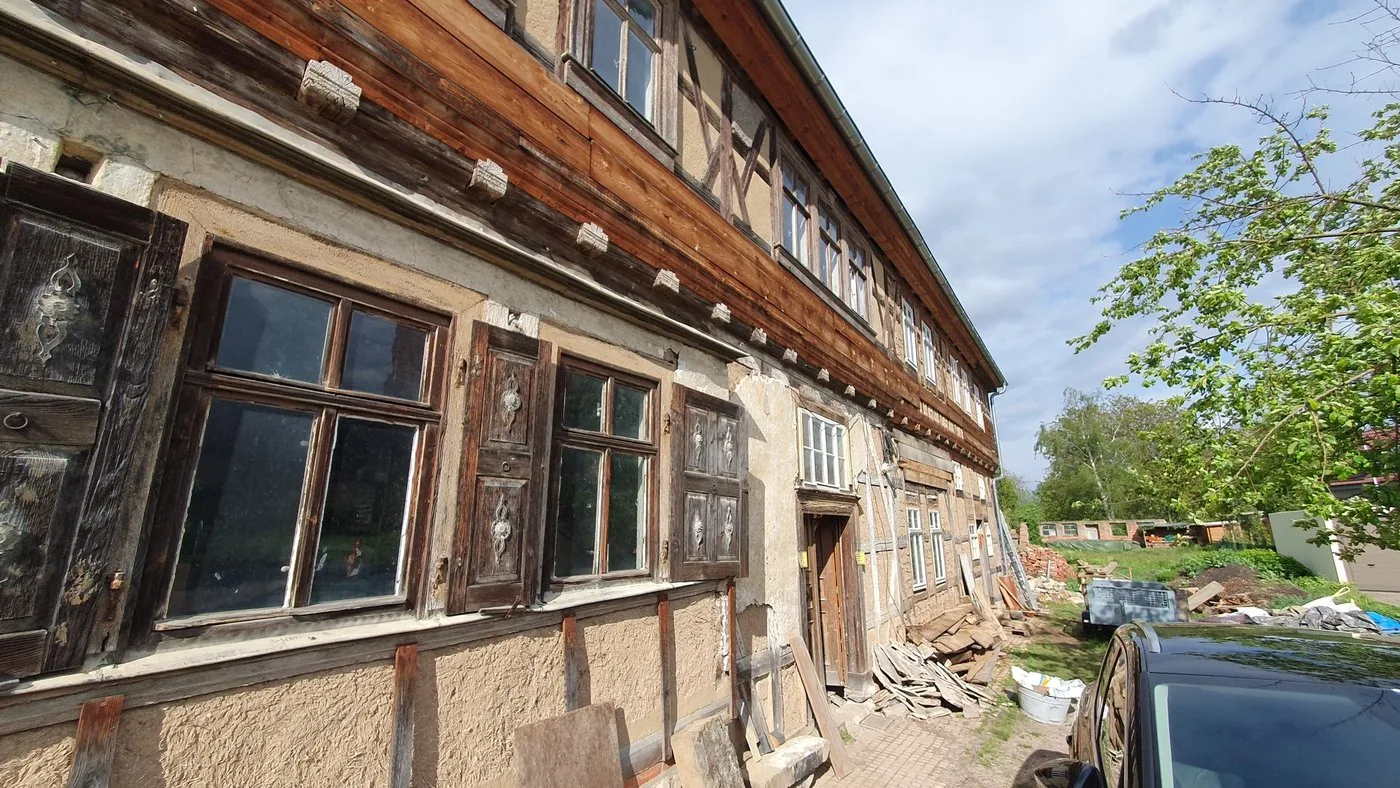

Nahaufnahme der Fachwerkkonstruktion mit historischer Haustür und verwitterten Gefachen — Historische Haustür und Gefache, erfasst wie sie stehen.
